Работа с ПО AZS

Для начала работы необходимо запустить программу azserv.exe, с помощью которой осуществляется связь зарядных станций с персональным компьютером. После установления соединения запускается программа монитораmonb.exe , которая является основной программой контроля и управления зарядными станциями.

4.1 Работа с программой Монитор АЗС

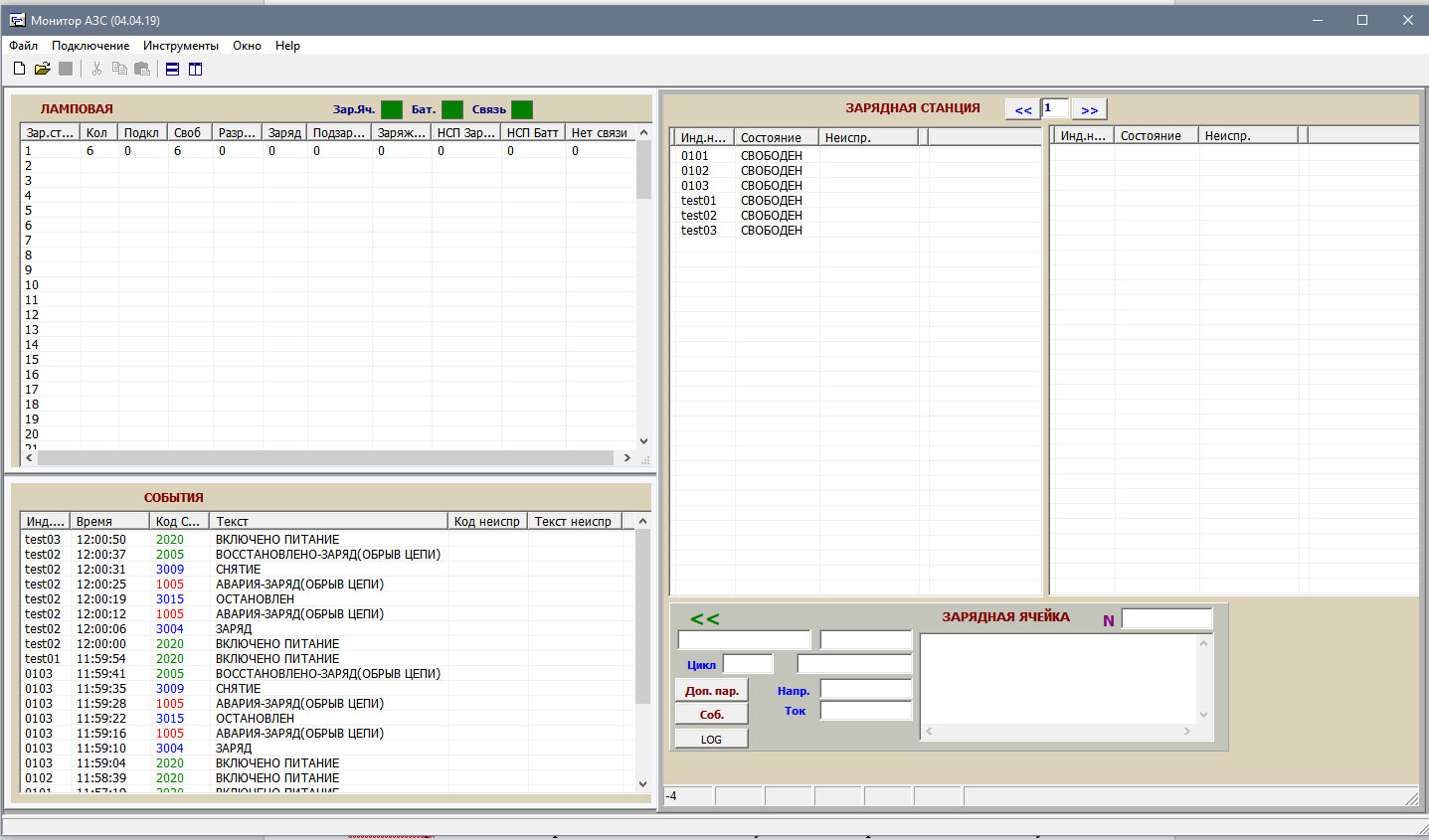

4.1.1. При запуске файла monb.exe откроется окно «Монитор АЗС» и окно подключения к базе данных. Вводим пароль подключения к базе данных и нажимаем кнопку «Подключить». При подключении к базе данных окно подключения автоматически закрывается.

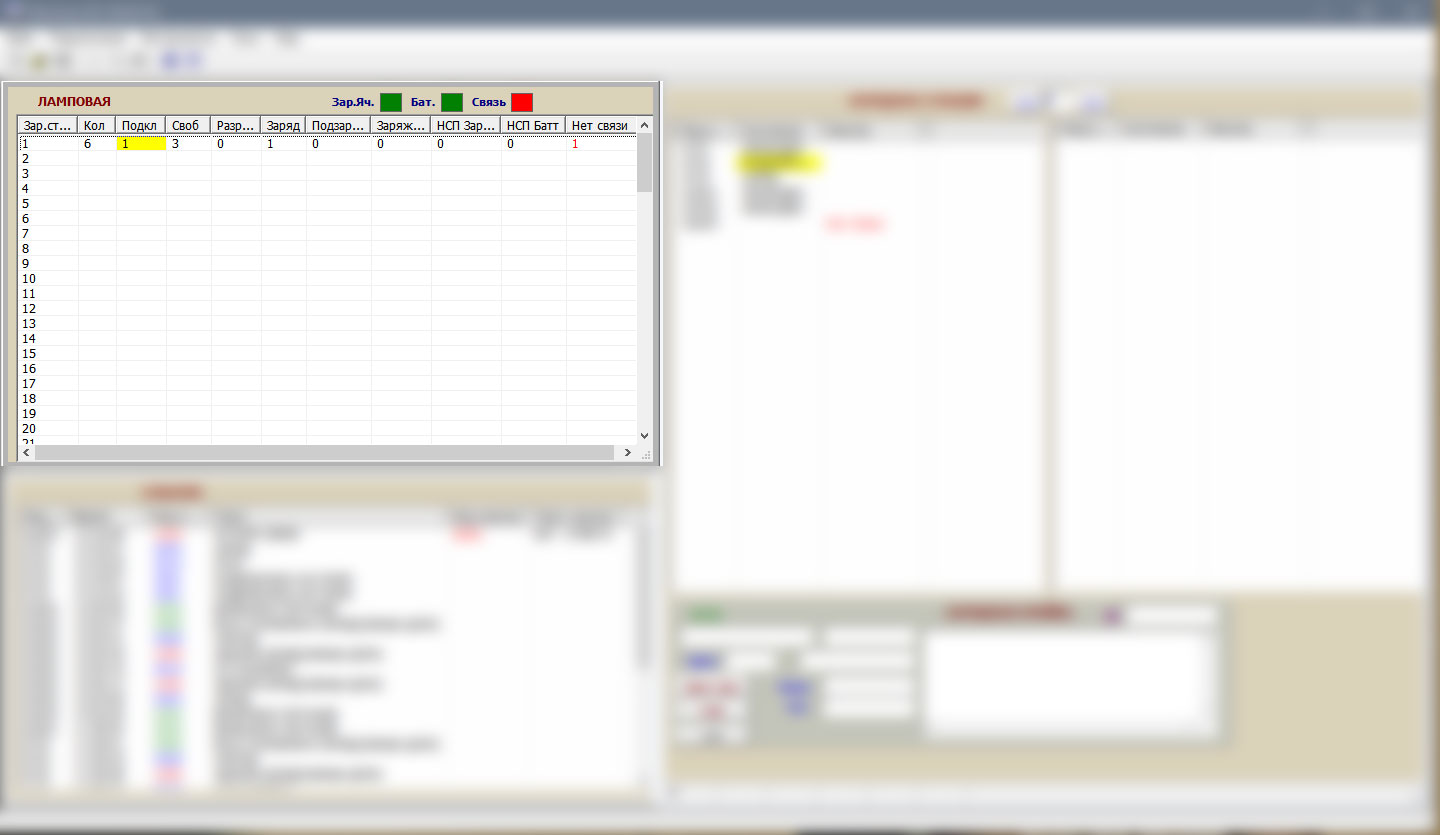

В разделе «Ламповая» должны отображаться все зарядные станции, которым установлены зарядные ячейки в соответствии с созданной базой данных (пп.3.1 и 3.2). В столбце «Зар. ст.» отображаются номера зарядных станций в соответствии с файлом hostab.txt (ПУНКТ 3.2) В столбце «Кол» указано количество зарядных ячеек, записанных в базе данных для каждой из станций (ПУНКТ 3.1.6 и 3.1.7), в последующих столбцах указано количество зарядных ячеей в том или ином состоянии. Цветом выделяются столбцы «Подкл.» (желтым, указывает число под-ключенных, но не запущенных на заряд аккумуляторов), «НСП Зар», «НСП Бат» и «Нет связи» (красным, указывают количество зарядных ячеек с неисправностями зарядных ячеек, аккумуляторов и отсутствием связи соответственно).
При выделении курсором и щелком левой кнопки мыши той или иной зарядной станции в правом окне в разделе «Зарядная станция» указывается номер зарядной станции и состояние всех ее зарядных ячеек.

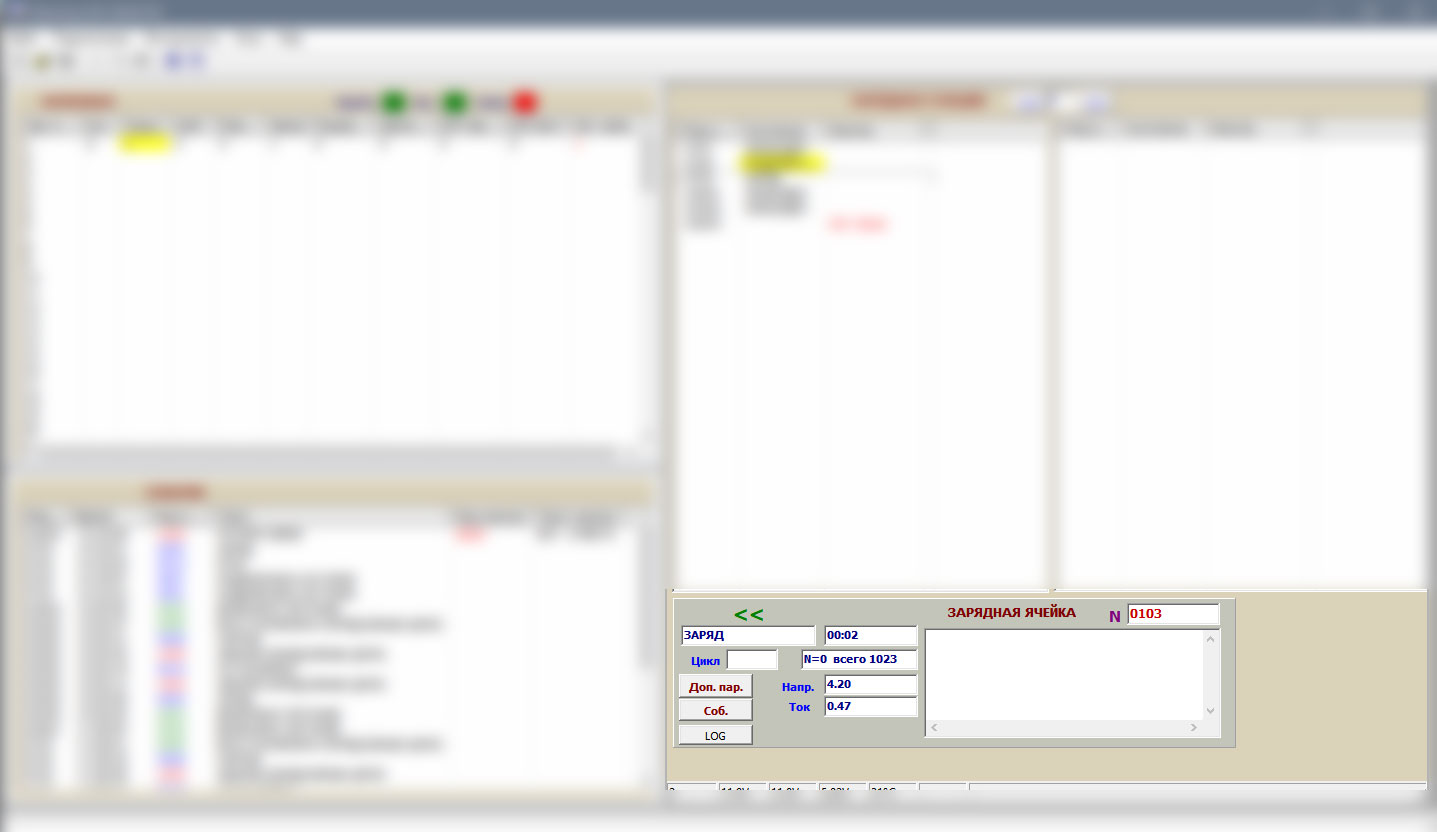

При выделении курсором и щелчке левой кнопкой мышки по той или иной ячейке в нижнем окне «Зарядная ячейка» появится информация о текущем состоянии зарядной ячейки (текущий режим, параметры, описание аварии при ее наличии).

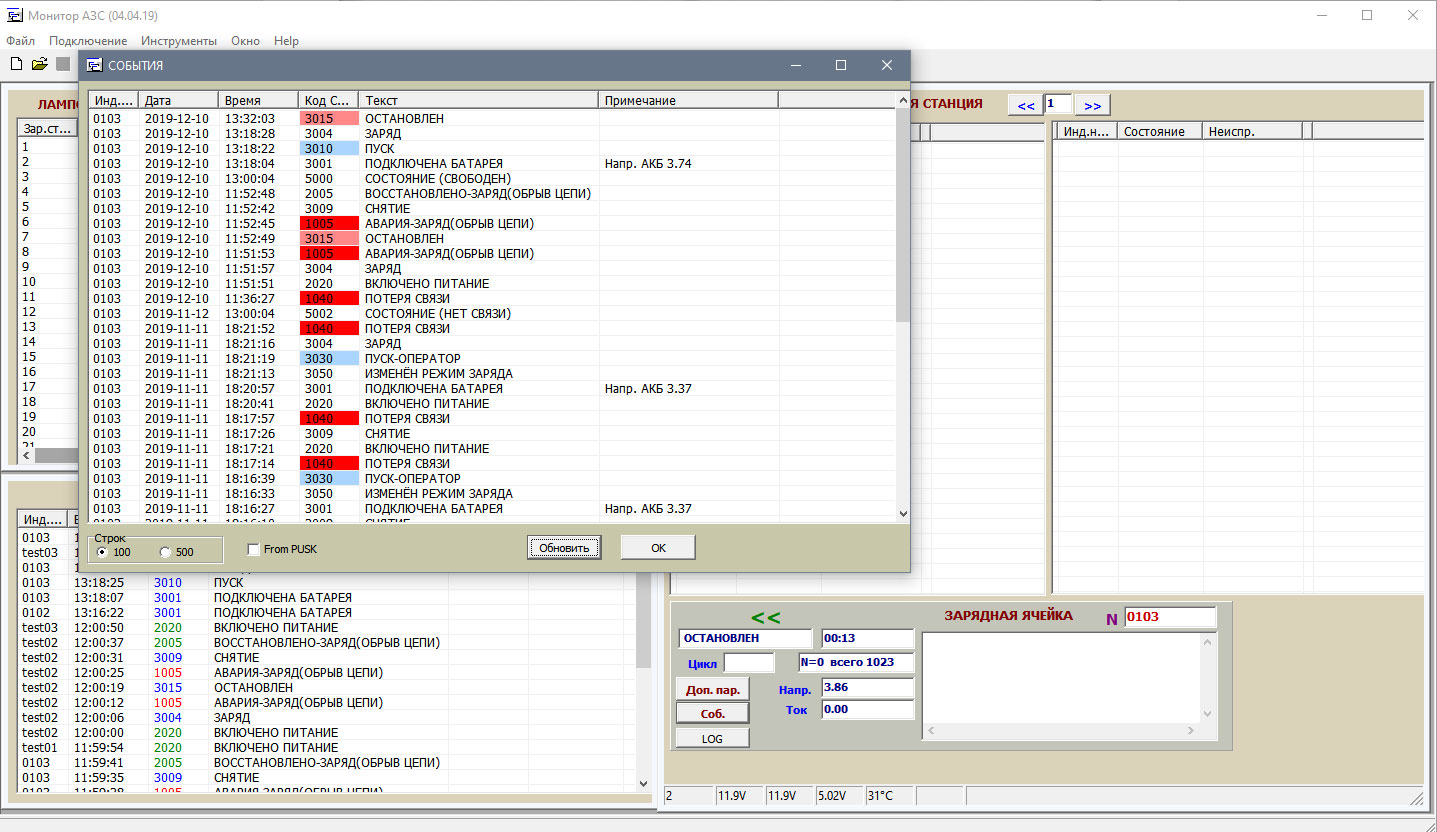

Кнопка «Доп.пар» переключает в режим настройки зарядной ячейки. Кнопка «Соб.» открывает окно с записью последних событий, записанных в базу данных.

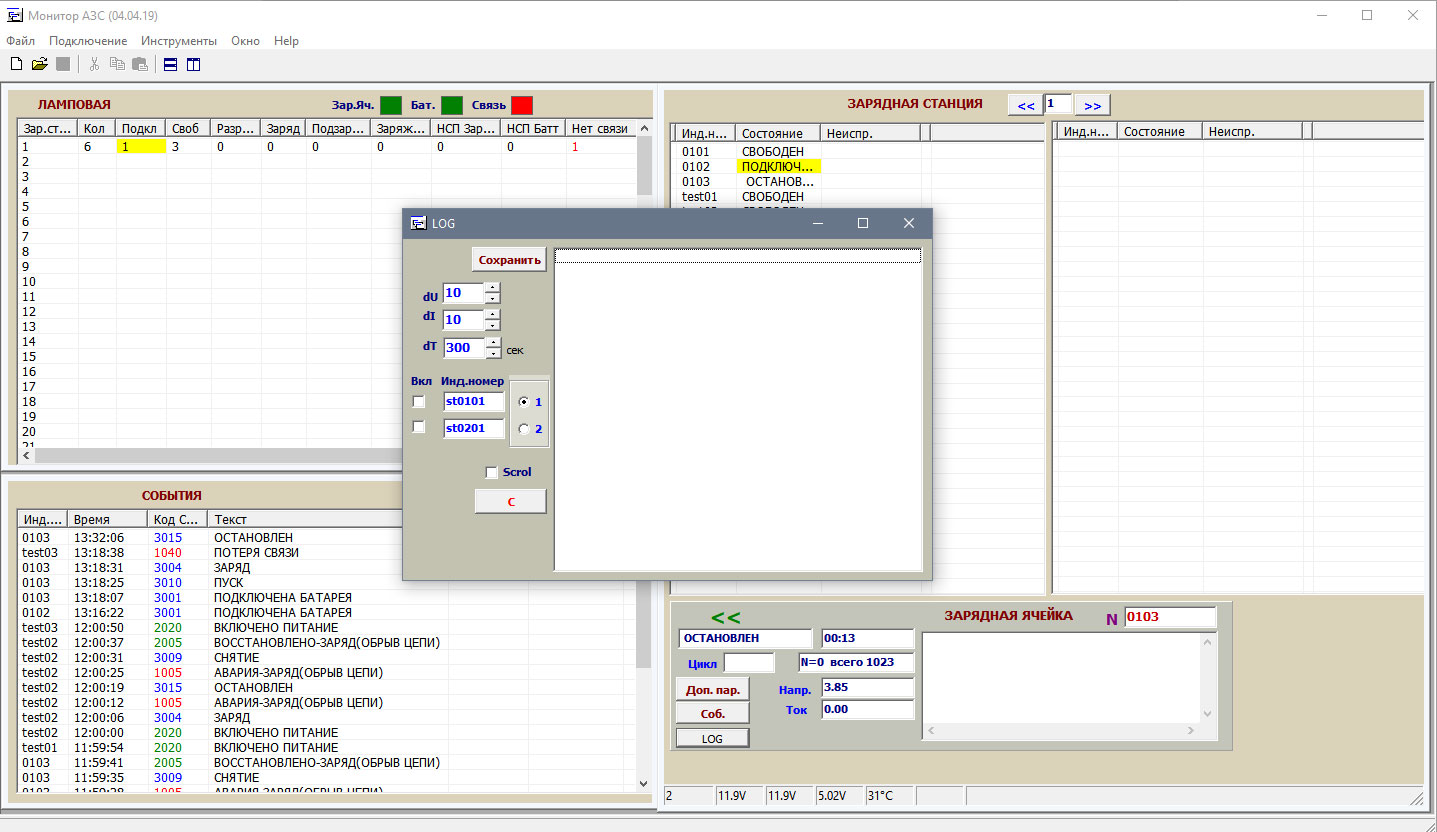

Кнопка «LOG» открывает окно для установки параметров записи LOG-файла (запись файла с событиями по определенным признакам). События могут записываться для одной или двух зарядных ячеек с указанными индивидуальными номерами. Запись событий может производиться через указанные промежутки времени (параметр dT), при изменении напряжения или тока на указанную величину (параметры dU и dI в милливольтах и миллиамперах соответственно). Полученный LOG-файл можно сохранить в виде текстового файла для дальнейшей работы

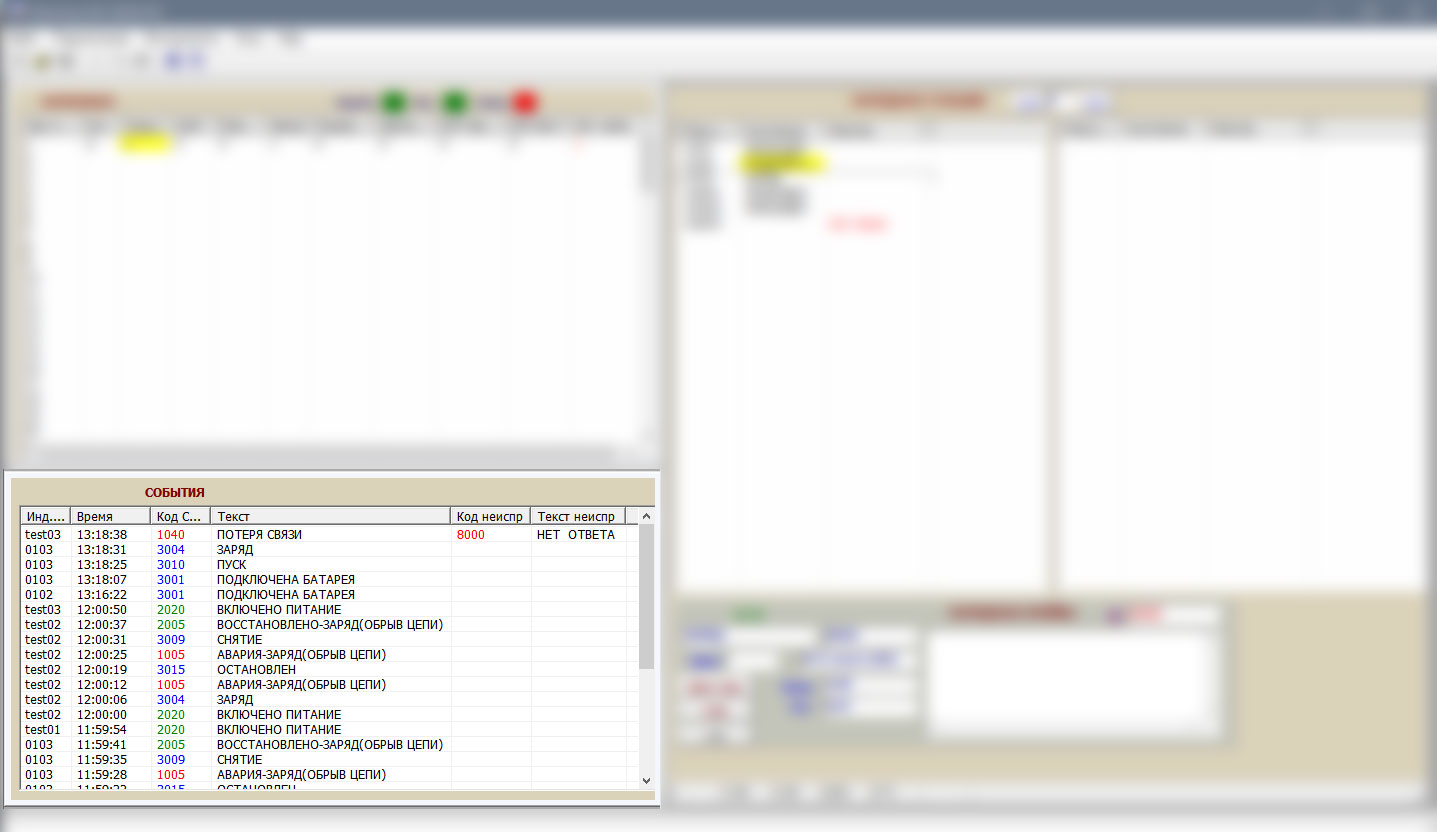

В окне «События» отображаются в реальном времени все происходящие с зарядными ячейками события.

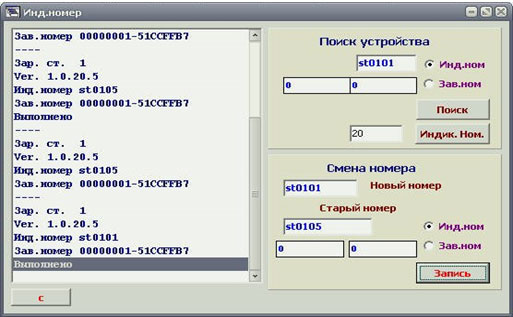

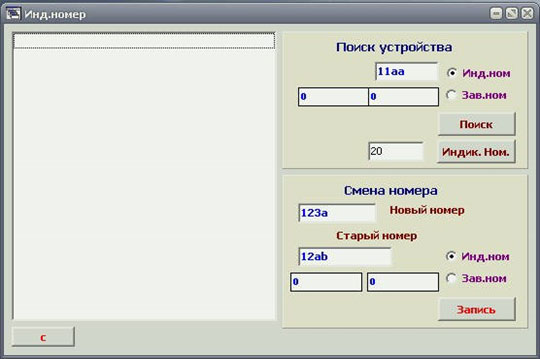

4.1.2 При первоначальном включении для всех зарядных ячеек будет высвечиваться ошибка «Нет связи» из-за того, что фактические индивидуальные номера зарядных ячеек не совпадают с индивидуальными номерами, внесенными в базу данных. Для устранения этой ошибки необходимо привести в соответствие индивидуальные номера. В меню «Инструменты» выбираем пункт «Инд. номер», после чего откроется окно «Инд.номер» для поиска зарядных ячеек по индивидуальным номерам и изменения индивидуальных номеров.

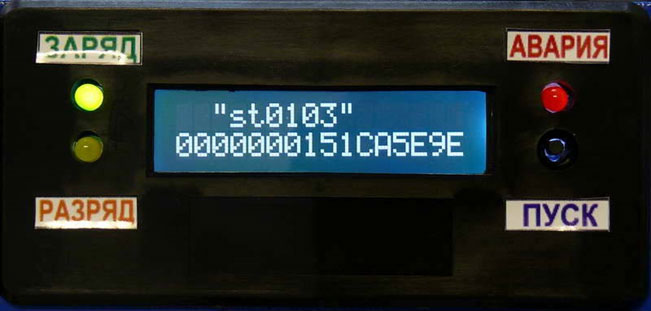

4.1.3 При нажатии на кнопку «Индик. Ном.» на жидко-кристаллическом индикаторе (ЖКИ) каждой зарядной ячейки высветятся ее индивидуальный и заводской номер. Индикация будет про-должаться на протяжении времени, указанного в строке рядом с кнопкой «Индик.Ном» (в примере – 20 сек). Здесь: “st0103” – индивидуальный номер st0103; 0000000151СА5Е9Е – заводской номер 00000001 51СА5Е9Е
4.1.4 Если имеются несколько ячеек с одинаковыми индивидуальными номерами, то поиск по индивидуальному номеру не даст результатов. В этом случае необходимо производить поиск по заводскому номеру. Выбор способа поиска осуществляется отметкой того или иного варианта точ-ками в строках «Инд.ном» или «Зав.ном».

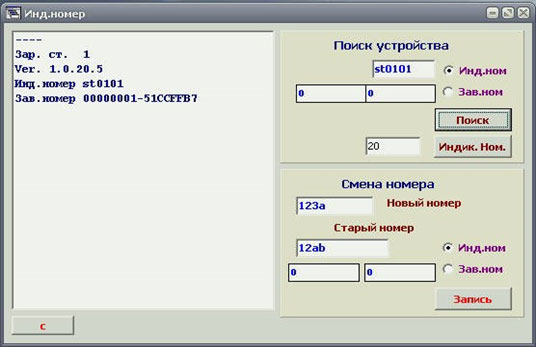

4.1.5 Поиск осуществляется после ввода нужного номера и нажатия кнопки «Поиск». При успешном результате в левом окне высветится результат поиска с информацией о заводском номере, индивидуальном номере и номере зарядной станции, на которой установлена зарядная ячейка
4.1.6 Для смены индивидуального номера в нижнем окне вводим новый индивидуальный номер, внесенный в базу данных, и соответствующий данной зарядной ячейке старый индивидуальный номер или заводской номер (в зависимости от выбранного способа поиска). Заводской номер не изменяется!
4.1.7 После нажатия кнопки «Запись» в левом окне появится запись о новом индивидуальном номере с отметкой «Выполнено», а на ЖКИ зарядной ячейки должна произойти смена старого индивидуального номера на вновь присвоенный.
4.1.8 Аналогичным образом изменяется номер следующих зарядных ячеек. По окончании процесса смены индивидуальных номеров окно «Инд.номер» закрывается. 4.1.9 По мере смены индивидуальных номеров в окне «Монитор АЗС» количество ячеек с ошибкой «Нет связи» будет уменьшаться и по окончании процесса смены номеров таких ячеек не должно остаться. Если же имеются зарядные ячейки с ошибкой – необходимо еще раз проверить правильность присвоенных номеров, для чего выполнить проверку по п.3.4.2. Возможен вариант, когда у двух или нескольких зарядных ячеек совпадут индивидуальные номера, присвоенные при заводской настройке. В этом случае необходимо отсоединить разъем питания или разъем линии связи RS-485 (см. Приложение 3) всех зарядных ячеек с одинаковыми номерами, кроме той, у кото-рой производится смена индивидуального номера, и произвести смену номера на необходимый. После этого подсоединяются разъемы питания или линии связи следующей зарядной ячейки и смена номера производится у нее.

4.2 Настройка зарядных ячеек

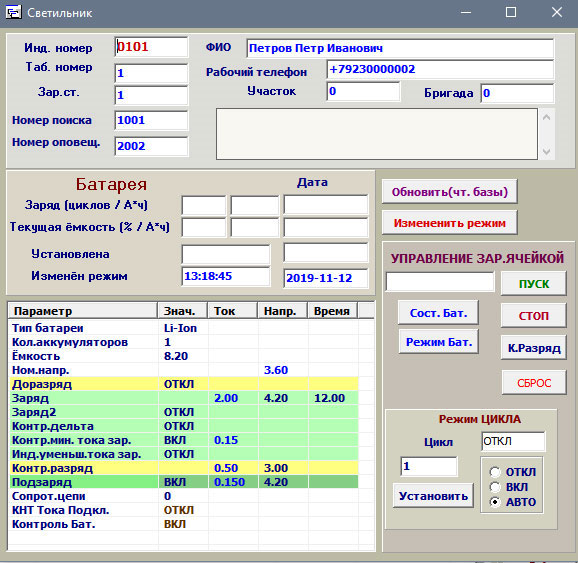

4.2.1 Для настройки параметров заряда в окне «Монитор АЗС» щелкаем по строке с нужной зарядной станцией, затем – по строке с нужной зарядной ячейкой и нажимаем кнопку «Доп.пар». При этом откроется окно «Светильник», в котором будет показана вся информация о параметрах настройки выбранной зарядной ячейки и информация из базы данных о количестве пройденных циклов заряда-разряда, о последней измеренной емкости и дате измерения, о датах и времени установки АБ и последнем изменении настроек режима заряда.
4.2.2 Для настройки параметров необходимо нажать кнопку «Изменить режим». При этом откроется окно «Режим батареи», в котором и производится установка параметров работы зарядной ячейки в зависимости от типа заряжаемой аккумуляторной батареи (далее АБ).

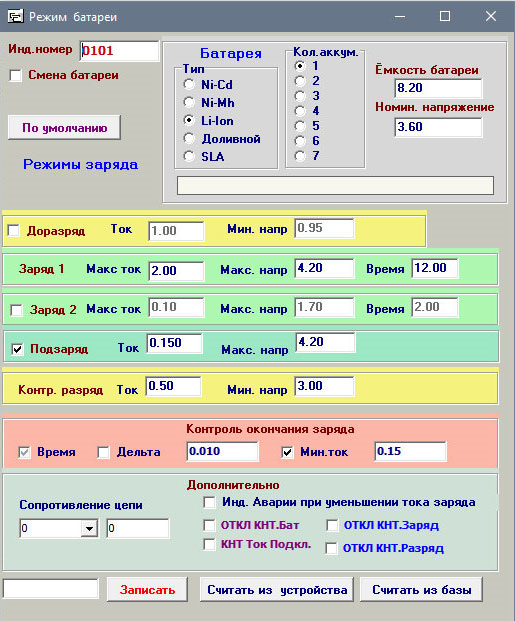

4.2.3 Окно программы настройки режимов заряда «Режим батареи» содержит несколько разделов. В первом разделе «Батарея» пользователь выбирает тип, количество аккумуляторов и номинальную емкость батареи. При выборе Ni-Cd или Ni-Mh аккумуляторов необходимо указать их количество в батарее для автоматического определения номинального напряжения (для одного - напряжение равно 1,2 В, для двух – 2,4 В, для трех – 3,6 В). В случае выбора Li-Ion или доливного аккумулятора напряжение устанавливается равным 3,6 В. При необходимости эту величину можно установить вручную. «Смена батареи» - необходимо отмечать галочкой при замене аккумулятора для правильной работы с базой данных. В ином случае будет ошибочно выводиться информация о сроке службы, количестве циклов и текущей емкости аккумулятора. После выбора типа аккумулятора и его номинальной емкости при нажатии на кнопку «По умолчанию» в разделе «Режимы заряда» программой будут автоматически предложены наиболее типичные режимы заряда выбранного типа аккумулятора, но для заряда светильников или других приборов необходимо корректировать режимы с учетом особенностей конструкции заряжаемого оборудования. Любой из параметров можно изменять при необходимости. Можно вручную вводить параметры, не используя кнопку «По умолчанию». «Доразряд» - включение этого режима (отметка галочкой в соответствующем квадрате) необходимо для Ni-Cd или Ni-Mh аккумуляторов. В соответствующих окнах устанавливаются значения тока разряда и минимального напряжения, до которого осуществляется разряд (как правило – для 1 элемента номинальным напряжением 1,2 В минимальное напряжение разряда равно 1,0 В, соответственно для 3 элементов минимальное напряжение равно 3,0В). Значение тока разряда желательно ограничивать величиной 1,5 – 1,6А, т.к. в некоторых случаях встроенные в светильник блоки защиты от короткого замыкания могут срабатывать при больших значениях тока разряда, что приведет к преждевременному переходу зарядной ячейки в режим заряда не разряженной батареи. Максимальный ток предварительного разряда составляет 2А, а для аккумуляторов с номинальным напряжением 1,2 В ток разряда ограничен величиной 0,4 А. «Заряд 1» - здесь устанавливаются основные параметры заряда: ток, максимальное напряжение и время. Для Ni-Cd или Ni-Mh аккумуляторов принимается значение тока заряда, равное 0,1 но-минальной емкости или 0,12 номинальной емкости и время заряда, равное 12 часам. При выборе этих взаимосвязанных параметров необходимо исходить из того, что разные производители аккумуляторов рекомендуют при заряде Ni-Cd или Ni-Mh аккумуляторов передавать им от 120% до 160% номинальной емкости. Поэтому при уменьшении времени заряда необходимо соответствующим образом увеличивать ток заряда. Максимальный допустимый ток составляет 2,0А. Максимальное напряжение необходимо устанавливать в соответствии с рекомендациями производителя светильника или аккумулятора. Для Li-Ion и доливных аккумуляторов можно устанавливать максимальное значение тока заряда равное 2,0А. При заряде этих типов аккумуляторов зарядная ячейка контролирует два параметра – ток и напряжение. При этом ни один из них не должен превышать установленных при настройке значений. Например - настройкой установлен максимальный ток 2,0А и максимальное напряжение 4,75В. В начальный момент времени заряда разряженного аккумулятора максимальный ток 2,0А будет достигнут при напряжении, например, 3,8В. По мере заряда аккумулятора напряжение будет расти и как только оно достигнет значения 4,75В – дальнейший рост напряжение прекращается и начинается снижение зарядного тока. С учетом того, что время заряда Li-Ion и доливных аккумуляторов зависит от степени их разряда, значение времени является контрольным. В случае, если по окончании времени заряда ток заряда не снизился до величины, установленной в разделе «Контроль окончания заряда» для минимального тока – зарядная ячейка будет сигнализировать об аварии «Тайм-аут заряда». В таких случаях рекомендуется увеличить либо продолжительность времени заряда, либо максимальную величину тока и напряжения заряда. «Заряд 2» - включение этого режима (отметка галочкой в соответствующем квадрате) рекомендуется для тренировочных циклов Ni-Cd или Ni-Mh аккумуляторов, долгое время не эксплуатируемых. Как правило, при этом в режиме «Заряд 1» устанавливают более мягкие режимы заряда (меньший ток и максимальное напряжение), а в режиме «Заряд 2» - типичные для данного типа аккумуляторов. Таким образом происходит щадящий вывод аккумуляторов на рабочий режим. «Подзаряд» - обязательный для Ni-Cd или Ni-Mh аккумуляторов и рекомендуемый для Li-Ion и доливных аккумуляторов режим. В этом режиме реализован алгоритм работы, аналогичный алгоритму заряда Li-Ion и доливных аккумуляторов – контролируются значения тока и напряжения и не допускается превышение какого-либо из этих параметров. Режим подзаряда необходим для компенсации саморазряда аккумуляторов (в этом случае величина тока подзаряда составляет не более 0,02А-0,03А в зависимости от номинальной емкости аккумулятора). Кроме того – если в светильник встроены дополнительные устройства (например – блоки систем поиска и аварийного оповещения), то подзаряд компенсирует ту энергию, которая затрачивается аккумулятором на питание этих блоков. В этом случае ток подзаряда может достигать значения 0,1А. Максимальное значение тока подзаряда - 0,2А. «Контрольный разряд» - здесь устанавливаются параметры режима цикла для определения емкости аккумулятора. Кроме того – по окончании заряда аккумулятора зарядная ячейка автоматически производит проверку аккумулятора, во время которой в течении 45 сек производится разряд током, равным установленному для режима «Контр. Разряд» и контролируется напряжение аккуму-лятора. В случае, если напряжение аккумулятора во время проверки опустится ниже номинального, появится сигнализация «Авария! Напряжение меньше номинального!». Кроме определения емкости контрольный разряд (режим цикла) можно использовать для определения времени работы светильника. В этом случае необходимо величину тока разряда установить равной потребляемому току светильником (для светильников со встроенным сигнализатором метана в среднем 0,5А, для светиль-ников без сигнализатора 0,35А). В таком случае время работы светильника будет равно продолжительности контрольного разряда, которое можно проследить в программе монитора. Раздел «Контроль окончания разряда» содержит те параметры, на основании которых программа зарядной ячейки принимает решение об окончании заряда аккумулятора. «Время» используется по умолчанию. Для Ni-Cd или Ni-Mh аккумуляторов это обязательный параметр, рекомендуемый всеми производителями аккумуляторов. «Дельта» - незначительное снижение напряжения аккумулятора по окончании заряда перед дальнейшим его повышением. Этот параметр не имеет конкретного значения. Его величина составляет несколько милливольт (15-20) и зависит не только от типа аккумулятора, но даже у аккумуляторов одного типа может отличаться. С учетом того, что столь незначительное изменение напряжения может быть вызвано, например, кратковременным ухудшением контакта в цепи заряда, использовать этот параметр для контроля окончания заряда следует только при полной уверенности в его необходимости. «Минимальный ток» - этот параметр используется для определения окончания заряда Li-Ion и доливных аккумуляторов. С повышением степени заряженности аккумулятора его внутреннее сопротивление растет, а ток заряда, соответственно, снижается. Если предусматривается режим подзаряда, то имеет смысл включить контроль окончания заряда по минимальному току и в этом случае приоритетным будет не время продолжительности заряда, а значение тока заряда. Это позволяет сократить время заряда. Кроме того - в случае, если заряженный аккумулятор, на ЖК-дисплее зарядной ячейки которого высвечивается надпись «ГОТОВ» или «ПОДЗАРЯД», отключить от зарядной ячейки для каких либо целей (например – для настройки или проверки сигнализатора метана), а после повторного подключения нажать кнопки запуска – режим заряда закончится быстрее с появлением соответствующей надписи на ЖК-дисплее, что позволит своевременно выдать светильник в работу. В случае, если включен контроль по минимальному току и по окончании времени заряда ток заряда не снизился до величины, установленной для минимального тока, то на зарядной ячейке появится аварийная сигнализация «АВАРИЯ. ТАЙМ-АУТ ЗАРЯДА». Раздел «Дополнительно» содержит параметры дополнительных функций, которые могут быть реализованы программой зарядной ячейки. «Сопротивление цепи» вносит коррекцию, необходимую для компенсации ошибки параметров заряда, вызванных сопротивлением цепи заряда (сопротивление кабеля, контактов, встроенных электронных схем и т.д.).

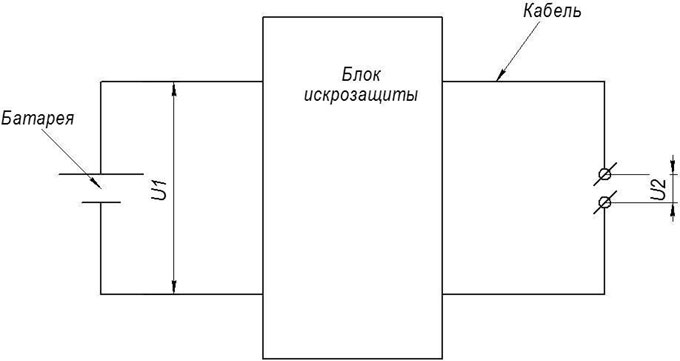

В цепи заряда светильника происходит падение напряжения из-за наличия сопротивления кабеля, блока искрозащиты, контактов. Напряжение на АБ U1 будет отличаться от напряжения на контактах зарядного ключа U2. В левом окне имеется заданный ряд значений и значение «Другой». В правое окно вводится значение от 0,1 до 0,95 если в левом окне выбрано значение «Другой». Все значения приведены в Омах. Параметр не обязательный, но его отсутствие может привести к таким, например, ошибкам: при сопротивлении цепи 0,5 Ом во время разряда током 1,5 А напряжение на зарядном ключе будет 3,0 В (т.е. будет достигнуто минимальное напряжение разряда), а напряжение на аккумуляторе будет 3,75 В. То же относится и к режиму заряда. «Индикация аварии при уменьшении тока заряда» - включение этого режима позволяет сигнализировать во время заряда Ni-Cd или Ni-Mh аккумуляторов о нарушениях в цепи заряда (плохой контакт, неисправный аккумулятор и т.п.), которые вызывают уменьшение зарядного тока.   ВНИМАНИЕ! Следующие параметры работают только с версиями прошивки зарядных ячеек, начиная с 13.06.2014 г.! С более ранними версиями прошивок зарядных ячеек включение этих режимов вызовет блокировку работы ячеек и аварийную сигнализацию «ОШИБКА РЕЖИМА!»   «ОТКЛ КНТ БАТ» - отключение контрольной проверки аккумулятора по окончании заряда. По окончании заряда АБ программа производит проверку АБ, разряжая ее током контрольного разряда в течении 45 секунд, контролируя при этом напряжение на АБ. В случае, если напряжение упадет ниже номинального – на ЖК дисплее зарядной ячейки выдается сообщение о аварии «Контрольное напряжение меньше номинального» и загорается красный светодиод; «КНТ ТОК ПОДКЛ» - контроль тока подключения для светильников или приборов, у которых зарядная цепь выполнена таким образом, что напряжение на зарядный узел от аккумулятора не поступает (например – ток заряда идет через транзистор). В этом случае зарядная ячейка определяет наличие или отсутствие светильника / прибора по возникающему сопротивлению на зарядном ключе; «ОТКЛ КНТ ЗАРЯД» - отключение контроля заряда. Отключаются все контрольные функции (уменьшение тока, обрыв цепи и т.д.). Используется для светильников / приборов, оснащенных встроенными устройствами контроля заряда и таких, какие описаны в предыдущем разделе; «ОТКЛ КНТ РАЗРЯД» - отключение контроля разряда, аналогичное тому, что описано в предыдущем пункте.
4.2.4 По окончании ввода параметров нажимается кнопка «Записать» и рядом расположенное окно должно мигнуть желтым цветом. Если в этот момент в окне появляется надпись «Нет связи» – запись параметров не осуществилась и надо повторно нажать кнопку «Записать».   4.2.5 Для настройки параметров следующей зарядной ячейки достаточно ввести номер новой ячейки в окне «Инд.номер» и, если параметры совпадают с ранее введенными, нажать кнопку «Запись». Если же для новой ячейки необходимо установить другие параметры – надо внести соответствующие изменения и нажать кнопку "Записать" 4.2.6 При смене АБ на зарядной ячейке в результате ремонта или получении нового светильника необходимо сделать отметку в строке «Смена батареи» для корректной работы базы данных и нажать кнопку «Записать».   4.2.7 При нажатии на кнопки «Считать из устройства» и «Считать из базы» в окнах параметров появятся те значения, которые записаны в зарядной ячейке или в базе данных соответственно.

5. Включение режима контрольного разряда

Режим контрольного разряда служит для определения текущей емкости АБ. Включение ре-жима осуществляется из окна «Светильник»   5.1 В строке «Контр.разряд» таблицы с параметрами настройки зарядной ячейки указаны параметры контрольного разряда, при которых определяется текущая емкость АБ. При необходи-мости изменить эти параметры производятся действия в соответствии с разделом 3.5.   5.2 В панели «Режим ЦИКЛА» устанавливаются количество подряд производимых циклов и параметры работы зарядной ячейки в режиме цикла. Для однократного измерения емкости необходимо установить количество циклов 1 и отме-тить пункт «Авто». При этом зарядная ячейка произведет один контрольный цикл в соответствии с установленными параметрами. Например: - для никель-кадмиевой АБ: «предварительный разряд – заряд – контрольный разряд – заряд»; - для литий-ионной АБ: «заряд – контрольный разряд – заряд».   Для проведения нескольких контрольных циклов (например – в процессе тренировки АБ) устанавливается необходимое количество циклов и также отмечается пункт «Авто». При этом ав-томатически будут запускаться контрольные циклы один за другим.   При отметке пункта «Вкл» контрольный цикл будет осуществляться при каждом запуске за-рядной ячейки. При отметке «Откл» контрольный цикл не запускается.
5.3 Для запуска контрольного цикла необходимо после ввода всех данных нажать кнопку «Установить», а затем – кнопку «Пуск». При этом действующий режим работы зарядной ячейки будет прерван и запущен контрольный цикл. На ЖКИ зарядной ячейки появятся буква «Ц», сигна-лизирующие о работе в режиме контрольного цикла, и выражение «К=0» или «N=0», показывающие количество пройденных контрольных циклов.   5.4 При нажатии кнопки «К.Разряд» осуществляется только контрольный разряд с уста-новленными для него параметрами. По окончании разряда работа зарядной ячейки прекращается и АБ остается в разряженном состоянии. Этот режим можно включать в случае, если на зарядную ячейку установлена уже заряженная АБ и надо ускорить процесс определения текущей емкости.   5.5 По окончании контрольного цикла в строке «Текущая емкость» появятся надписи о фактической емкости в Ампер*часах, относительной емкости в % от номинальной и дате измере-ния емкости.   5.6 В случае, если измеренная емкость оказалась менее 80% от номинальной – на зарядной ячейке за-горится красный светодиод и на ЖКИ появится предупреждающая надпись.
5.7 При настройке параметров контрольного разряда необходимо учитывать следующее: - показанная в результате контрольного цикла емкость может отличаться в зависимости от установленного тока разряда. При уменьшении тока контрольного разряда измеренная емкость увеличивается и наоборот – при увеличении тока разряда измеренная емкость уменьшается; - стандартным значением разрядного тока является величина, равная 0,1 номинальной емкости. Для АБ с емкостью 10Ач или 12 Ач, например, ток разряда будет равен 1,0А и 1,2А соответственно. Светильники со светодиодными источниками света потребляют ток около 0,35А, поэтому работать они могут более длительное время, чем при контрольном разряде более высоким током; - для литий-ионных и литий-полимерных АБ зачастую производители указывают номинальную емкость при условии разряда АБ до напряжения 2,5 В или 2,75 В. Светильники остаются работоспособными при напряжении 3,0 В, поэтому полезная емкость АБ может быть меньше номинальной емкости АБ. В случае, если необходимо измерить емкость АБ другого прибора с отличающимся минимальным рабочим напряжением – необходимо внести соответствующие измене-ния в параметры контрольного разряда.
