описание
зарядной станции "Заряд-5"

Автоматическая зарядная станция "Заряд-5" предназначена для заряда доливных и герметичных никель-кадмиевых, никель-металл-гидридных, литий-ионных, литий-полимерных и других типов аккумуляторов и аккумуляторных батарей номинальным напряжением от 1,2В до 4,8В, номинальной емкостью до 20Ач, применяемых в шахтных головных светильниках и приборах аэрогазового контроля.

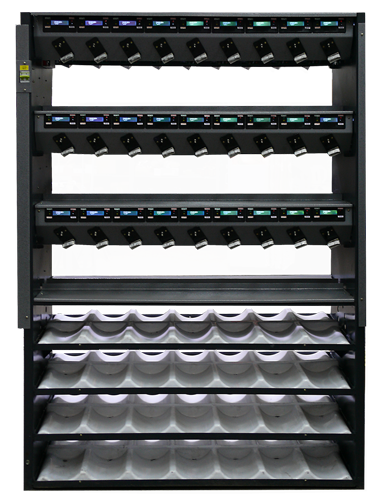

Станция состоит из металлического каркаса, на котором с двух сторон расположены 6 полок, по 3 с каждой стороны, с 9 зарядными ячейками на каждой полке. Всего станция рассчитана на подключение 54 аккумуляторов. В нижней части каркаса расположены полки для размещения индивидуальных самоспасателей.

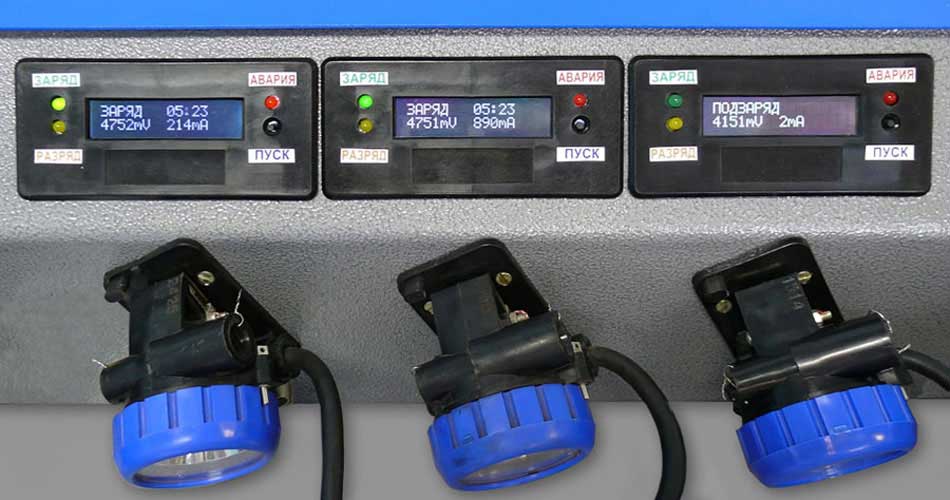

Каждая зарядная ячейка имеет жидкокристаллический дисплей, на котором отображается информация о текущем режиме работы зарядной ячейки и его параметрах. Настройка каждой зарядной ячейки производится индивидуально, что позволяет на одной зарядной станции заряжать различные типы аккумуляторов, а значит - не только различные светильники, но и приборы аэрогазового контроля и другое оборудование.

Кроме ЖК-дисплея на каждой зарядной ячейке имеются светодиоды различного цвета для индикации работы в режимах заряда, разряда, подзаряда и аварии, а так же кнопка "Пуск" для запуска и остановки процесса заряда.

В рабочих режимах на ЖК-индикаторе отображается следующая информация:
- состояния "свободен" и "подключен";
- режим работы (заряд, разряд, подзаряд);
- продолжительность текущего режима работы в часах и минутах;
- напряжение (в милливольтах) и ток (в миллиамперах);
- обозначение "Ц" работы зарядной ячейки в режиме циклирования;
- количество отработанных циклов в режиме циклирования.
Кроме надписей обозначение текущего режима работы дублируется светодиодами: зеленый - заряд, мигающий зеленый - подзаряд, желтый - разряд, красный - авария.

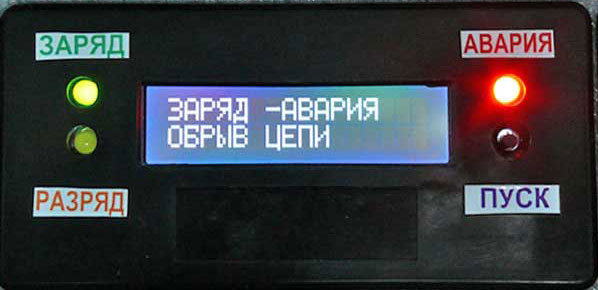

В случае аварии на ЖК-индикаторе информация о текущем режиме работы чередуется с информацией о аварии. Зарядная ячейка фиксирует следующие аварийные состояния:
- обрыв цепи при заряде и разряде;
- уменьшение тока заряда и разряда;
- напряжение аккумулятора меньше номинального;
- короткое замыкание в цепи заряда;
- превышение времени заряда;
- емкость аккумулятора меньше 80%;
- ошибка в установленных параметрах заряда/разряда.

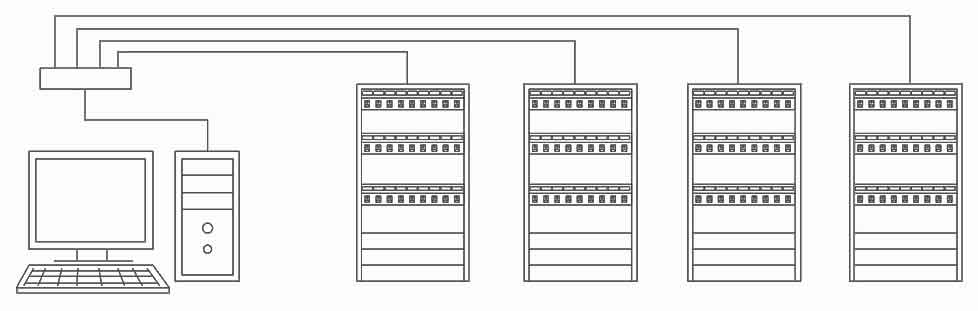

Настройка параметров каждой зарядной ячейки, а так же контроль за процессом заряда осуществляется с помощью персонального компьютера. Зарядные станции объединяются в локальную сеть и с помощью программного обеспечения AZS осуществляется настройка, контроль за текущим состоянием, а так же запись в базу данных всех происходящих событий. В одну локальную сеть может быть объединено 100 зарядных станций, т.е. 5400 аккумуляторов (светильников и приборов АГК).

При настройке режимов работы зарядной ячейки оператор имеет возможность устанавливать следующие параметры:
- включать или отключать предварительный доразряд аккумулятора до установленного минимального напряжения;
- устанавливать ток, максимальное напряжение и продолжительность заряда;
- включать двухступенчатый заряд;
- устанавливать ток и минимальное напряжение контрольного разряда;
- устанавливать контроль окончания заряда по нескольким параметрам (время, минимальный ток, дельта);
- включать или отключать дополнительные контрольные функции зарядной ячейки.

Кроме настройки параметров оператор имеет возможность управлять работой зарядной ячейки: останавливать текущий режим, запускать режим заряда, запускать режим контрольного разряда, устанавливать количество контрольных циклов.

Запись всех событий в базу данных позволяет с помощью программы формирования отчетов получать информацию как по событиям (например: отследить время постановки и снятия светильника на заряд в течении последнего месяца), так и по аккумуляторам (например: выбрать все аккумуляторы, прошедшие более 200 циклов заряда/разряда).

Зарядная станция может работать без постоянно подключенного компьютера. Компьютер необходим только для настройки и для ведения базы данных. Наличие компьютера на работоспособность станции не влияет. При временном отключении электроэнергии каждая зарядная ячейка запоминает состояние, в котором она находилась в момент отключения (например: заряд 8 часов 15 минут) и после возобновления питания автоматически продолжает свою работу.

Постоянный контроль процесса заряда позволяет своевременно выявлять различные неисправности как светильников, так и аккумуляторных батарей, что непосредственно влияет на безопасность и производительность труда.

Уникальные возможности автоматической зарядной станции "Заряд-5" в год своего дебюта были оценены Бронзовой медалью международной выставки "Уголь России и Майнинг".
